Podemos optar por conectar via USB ou Ethernet. Neste tutorial, vou me conectar via USB, com um acompanhamento abordando a configuração e conexão da rede Ethernet.
Conexão USB Certifique-se de que o PLC esteja ligado com um cabo de dados bom. Este modelo utiliza um USB tipo-B, semelhante a uma impressora.

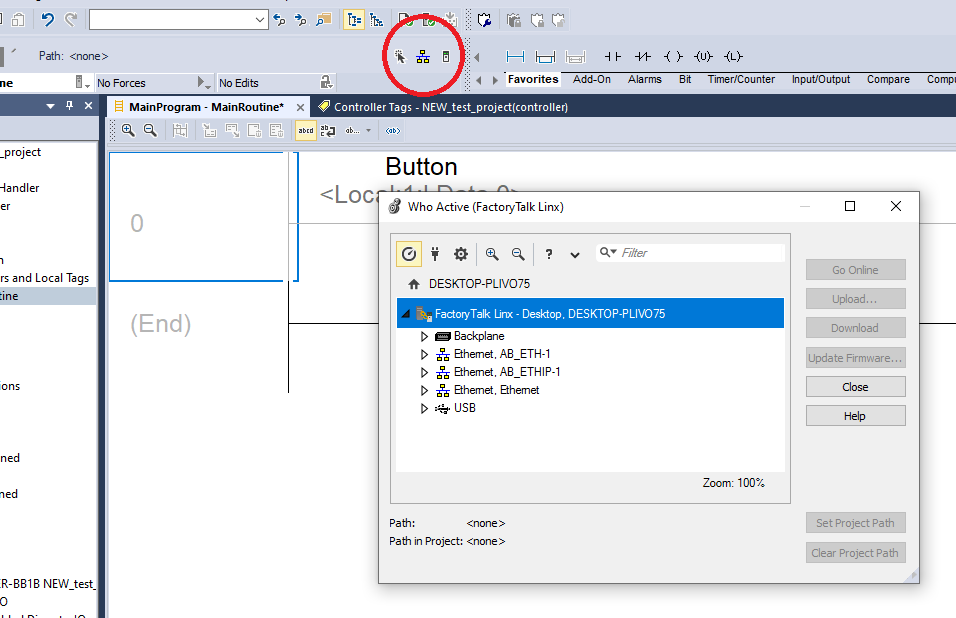

Use o botão ‘Selecionar Caminho de Comunicação’ no topo e encontre o dispositivo USB no menu. Você pode ‘Definir Caminho do Projeto’ aqui assim que o dispositivo estiver conectado.
A vantagem do USB é que nenhum endereço é necessário, é apenas uma conexão 1 para 1. Se o PLC estiver conectado, ele aparecerá no menu.
Baixar Projeto para o Controlador

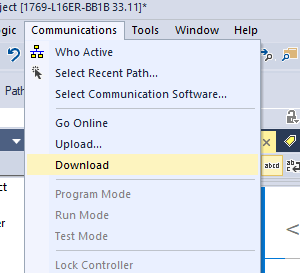

Assim que você definir o caminho do projeto, é possível fazer o download diretamente daqui, mas também é útil saber como encontrar a opção de download no menu ‘Comunicações’.
Selecione essa opção, verifique os avisos de confirmação e o programa deve ser baixado sem problemas.
Modo de Execução Remota

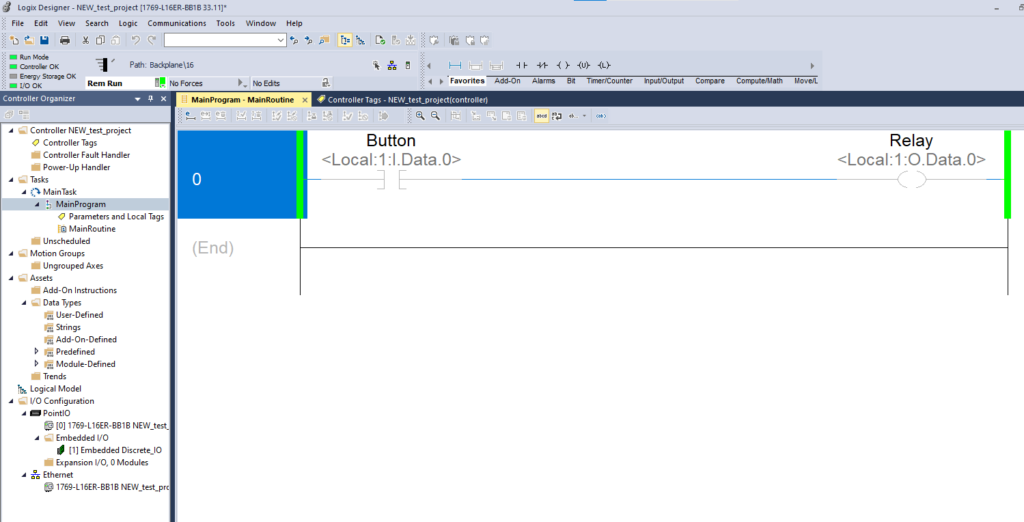

Assim que o programa estiver em execução, certifique-se de que está no modo Rem Run (execução remota), com a cor verde exibida no canto superior direito.
Quando o programa estiver em execução com sucesso, a saída será energizada com sucesso quando a entrada também estiver energizada.
Conclusão:
Em resumo, a transferência eficiente de projetos para controladores é essencial para a funcionalidade adequada de sistemas automatizados. Ao seguir as etapas detalhadas de configuração e execução do programa, seja via USB ou Ethernet, os usuários podem garantir a ativação bem-sucedida de entradas e saídas, facilitando operações precisas no ambiente controlado.
